Беркут 2023г.

Описание

Изделие типа ракета-носитель, основными задачами которой являются выполнение миссий конкурса ВИШ (СуперГИРД), а также отработка Системы Активной Стабилизации (САС) в рамках двухступенчатой схемы.

Основные ТТХ

Полная снаряженная масса: 14 662 г;
Полная масса без двигателей: 10 262 г;
Масса первой ступени с ДУ: 3456 г;
Масса первой ступени без ДУ: 1856 г;
Масса второй ступени с ДУ: 11 206 г;
Масса второй ступени без ДУ: 8406 г;
Используемые двигатели: первая ступень РД-1000, вторая ступень РД-2000;
Расчетный апогей с первой ступенью: 1849 м;
Расчетный апогей без первой ступени: 1231 м;
Стабильность с первой ступенью: 1.15 cal (Модифицированный метод Barrowman'а);
Стабильность без первой ступени: 0.915 cal (Модифицированный метод Barrowman'а).

Разработчики

Кузнецов Дмитрий - инженер-конструктор;
Киндеркнехт Виктор - программист-электронщик;
Иванов Сергей - научный руководитель.

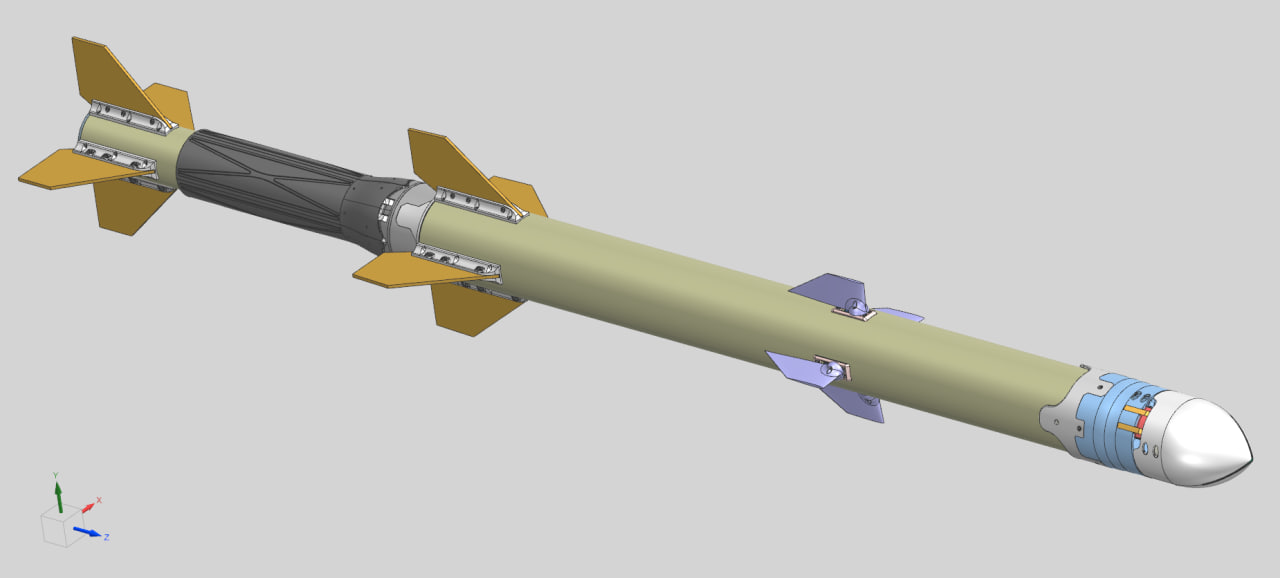

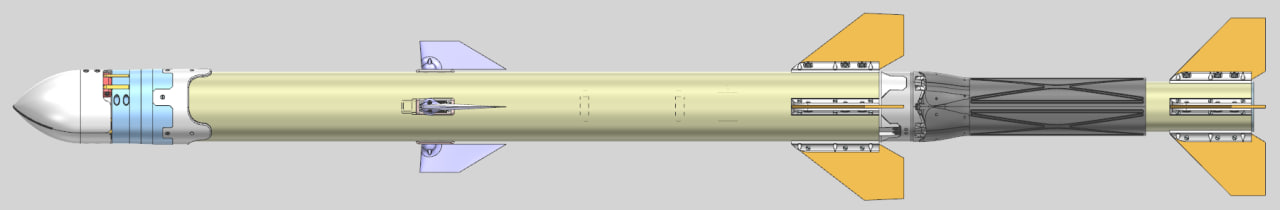

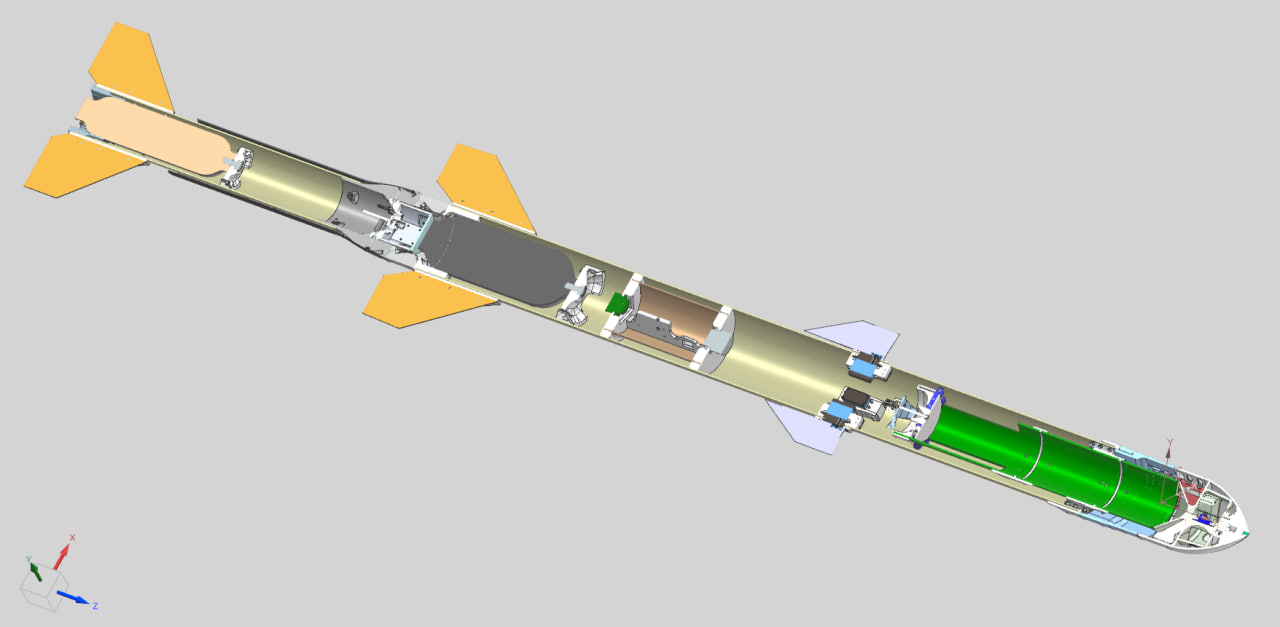

3д модель ракеты в STEP

Предупреждение

Крайне не рекомендуется повторять данную конструкцию, так как она содержит много непродуманных и избыточно сложных решений. Это наглядный пример того, как делать не следует.

Итоги

Чрезмерная сложность ракеты, вызванная двумя дополнительными миссиями, а также неудачная компоновка создали целую цепочку проблем. Поскольку основные узлы не работали должным образом, а систему управления протестировать не удалось заранее, было принято решение не производить пуск. Учитывая высокую стоимость двигателей и невозможность обеспечить безопасность, риск был признан неоправданным.

Сейчас Беркут стоит в Кванториуме "Фотоника" и пугает своим грозным видом гостей и обучающихся.

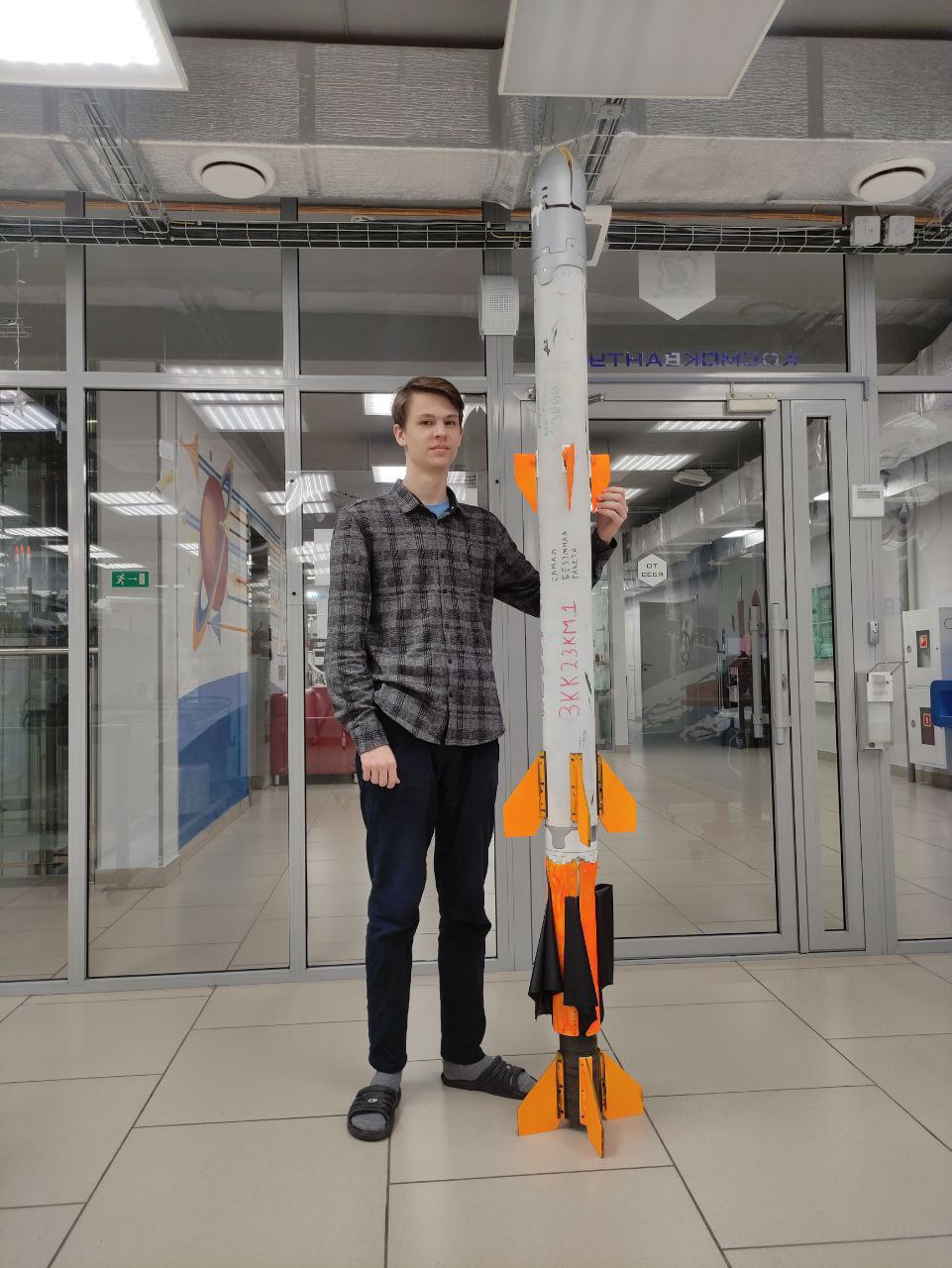

Беркут рядом со своими создателями
